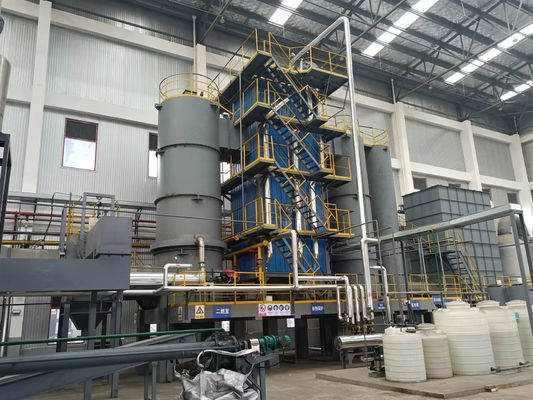

Caldaie di recupero del calore di scarico per la raffinazione del petrolio / produzione dell'acciaio

Caldaia di scarico di calore

La caldaia a calore di scarico è costituita da un tamburo a vapore e da una grande cavità della parete della membrana.Il gas di scarico viene raffreddato da circa 1100 gradi all'ingresso a circa 550 gradi all'uscita. viene utilizzata una cavità verticale della parete della membrana, riducendo il flusso di gas di scarico ad alta temperatura, permettendo a più polveri di depositarsi sul fondo della grande cavità della parete della membrana,che favorisce il naturale assestamento della polvere minerale e previene l'usura del tubo del fornoL'acqua di alimentazione della caldaia entra nel tamburo di vapore e viene distribuita nella parte inferiore della grande cavità della parete della membrana attraverso il downcomer.È riscaldato dal gas di scarico per formare una miscela di vapore e acqua e entra nella casella superioreDopo essere entrati nel tamburo di vapore attraverso il tubo riser, il vapore e l'acqua vengono separati e poi scaricati.

Ecco una panoramica generale di come funziona una caldaia a calore di scarico:

Fonte di calore di scarico: le caldaie a scarico sono tipicamente utilizzate in ambienti industriali in cui si trovano gas di scarico o fluidi ad alta temperatura generati come sottoprodotto di un processo.Queste fonti di calore di scarico possono includere i gas di scarico dei processi di combustione, gas di scarico da forni o forni, gas caldi da reazioni chimiche o fluidi di processo caldi.

Trasferimento di calore: il calore di scarico viene trasferito dai gas di scarico o dai fluidi al fluido di lavoro, in genere acqua o vapore, nella caldaia di scarico.Questo trasferimento di calore può avvenire attraverso vari metodi, come la convezione, la conduzione o la radiazione, a seconda della progettazione specifica della caldaia.

Funzionamento della caldaia: il fluido di lavoro assorbe l'energia termica dei gas di scarico o dei fluidi, con conseguente aumento della temperatura e della pressione.La caldaia del calore di scarico è progettata per gestire le alte temperature e pressioni associate alla fonte di calore di scarico.

Generazione di vapore o acqua calda: il fluido di lavoro ad alta temperatura nella caldaia a calore di scarico viene utilizzato per generare vapore o acqua calda.Questo vapore o acqua calda può essere utilizzato per vari scopi nel processo industriale, come il riscaldamento, la generazione di energia o altre operazioni ad alta intensità di calore.

Recupero di calore aggiuntivo: in alcuni casi, possono essere utilizzate in serie più caldaie di calore di scarto per recuperare calore a livelli di temperatura diversi.Ciò consente un utilizzo più efficiente del calore di scarico e massimizza il recupero complessivo dell'energia dal processo industriale.

Le caldaie a calore di scarico sono progettate per essere altamente efficienti nel catturare e utilizzare il calore di scarico, migliorando così l'efficienza energetica e riducendo l'impatto ambientale delle operazioni industriali.Sono comunemente utilizzati in industrie come la generazione di energia, raffinazione del petrolio, produzione chimica, produzione di acciaio e produzione di cemento, dove vengono generate quantità significative di calore di scarico.

È importante notare che la progettazione e la configurazione delle caldaie a calore di scarico variano a seconda della specifica fonte di calore di scarico, temperatura, pressione e altri parametri di processo.Le caldaie devono essere attentamente progettate per garantire un funzionamento sicuro e affidabile, tenendo conto di fattori quali la resistenza alla corrosione, lo stress termico e il controllo delle emissioni.
